저소음 풍동

풍동은 인공적으로 발생시킨 바람속에서 유체 실험을 행하기 위한 장치입니다. 저소음 풍동은 측정부를 조용한 환경에 유지한 채로 유체 실험을 할 수 있도록, 여러가지 궁리를 하고 있습니다.
特　　　　　徴
고성능 저소음으로 저혼란의 기류 성능을 가능하게 합니다.
다기능 측정부를 2개소 가져 다양한 시험에 대응할 수 있습니다.
에너지절약형 순환형 풍로에 의한 에너지 회수 방식입니다.
공간절약형 풍동 각부를 최적 설계해 소형화하고 있습니다
성능
제1측정부
치수 幅 2m × 高さ 2m × 長さ 5m
형식 개방형
최대풍속 60 m/s
풍속분포 ±1%以下（40m/s時）
퍼짐 0.5%以下（40m/s時）
소음 65dB（A）以下（40m/s時）
제 2측정부
치수 幅 3.2m × 高さ 3.5m × 長さ 7m
형식 밀페방식
최대풍속 30m/s（流路ブロック使用時）
풍속분포 ±5%以下（30m/s時）
퍼짐 3%以下

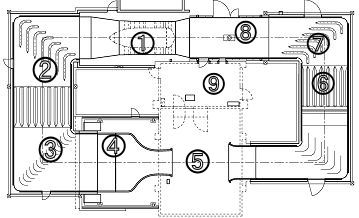

① ② ③ ④
송풍기 흡음악 콩쿠르 크리트 가이드베인 정류부
풍로 내벽은 다공질 콘크리트 패널로 덮여 있습니다.소리의 파동은 작은 구멍안에서 감쇠되어 소음이 작아진다 코너부에서의 압력 손실을 억제하는 것과 동시에 정류 효과도 갖게합니다. 하니컴과 복수매의 정류 넷으로부터 구성됩니다.바람의 속도가 균일화되어 혼란도도 억제됩니다.
⑤

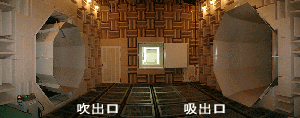

제1측정부
벽면·천정·마루의 면은 모두 쐐기형의 흡음재로 덮여 있습니다
⑥ ⑦ ⑧ ⑨
사이렌서 흡음재 부착 가이드베인 제 2 측정부 계측실 계측실
바람을 통하면서 소리를 흡수합니다 대형의 항공기 모형등의 실험은 여기서 행해진다
