船型試験とは、実際の船の大きさを縮小した模型船を使い、実船の性能を推定するための試験です。船型開発では、船型検討と性能推定試験の2段階で船型試験を行われ、設計仕様を満たす最適な船型を導きだします。模型船製作では、お客様の大切な船型データの取り扱いに細心の注意を払い、線図作成から模型船切削まで一貫しております。
船型開発の一例
![](/wp-content/uploads/2023/09/image6-3.jpg)
短期間&低コストで一般商船、漁船、作業船の船型開発を年間55隻以上、累計2400隻以上(2018年現在)行っています。
試験の一例
![](/wp-content/uploads/2023/09/3d012d070ba3ef90a4e609ad4bd49efb-1.jpg)
抵抗試験
![](/wp-content/uploads/2023/09/e9ba9e86c9a82183d83f61eefc3700b4.jpg)
自航試験
![](/wp-content/uploads/2023/09/36dc414fff1c3e38f74de5f5f62d447b.jpg)
斜坑試験
![](/wp-content/uploads/2023/09/debce9815f8744ebaed8e9b84a67e6b0.jpg)
PMM試験
流線観察試験
![](/wp-content/uploads/2023/09/5370e35aeac2ef1704ad494a7cac06ed-1.jpg)
船体表面の流れ
改良前と改良後の模型船が造る波の違い
改良前
![](/wp-content/uploads/2023/09/d0a4fb96fc89de6968edbad787e100c1.jpg)
![](/wp-content/uploads/2023/09/9bb7115f4b7fb9f02f39261cc2d223b9.jpg)
改良後
![](/wp-content/uploads/2023/09/572f9b8802852e00ba2bdd828e27248d.jpg)
![](/wp-content/uploads/2023/09/d02842d939489e890e729c5ce46b8831.jpg)
模型船ができるまで
![](/wp-content/uploads/2023/09/7b58a1542bee71575ba9390ba00ee77c.jpg)
STEP1
船体線図作成
![](/wp-content/uploads/2023/09/1c3fd337b25e11ae38b2990fd1bb265d.jpg)
STEP2
3Dデータ作成
![](/wp-content/uploads/2023/09/94e885047ae3daf86533ca6180a262f6.jpg)
STEP3

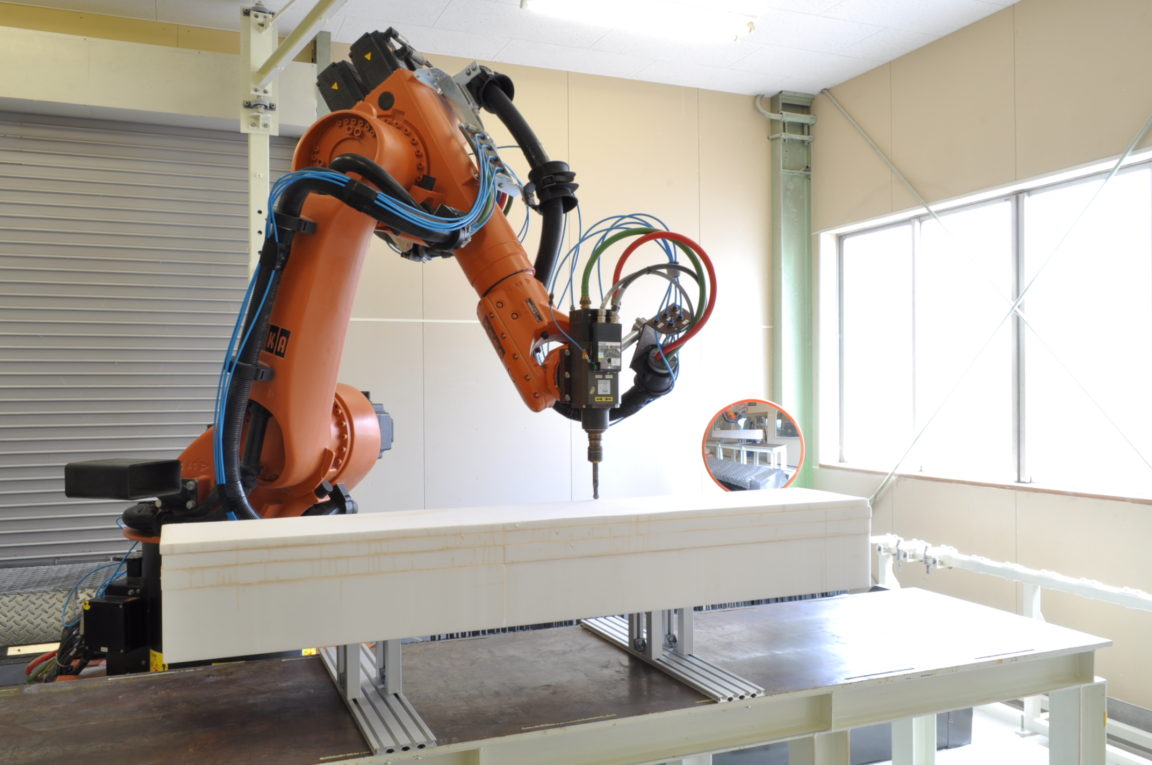

切削ロボットによる模型船の削り出し
![](/wp-content/uploads/2023/09/3ad2de712f6ba107deff13a2ba9c195e.jpg)
STEP4
専任技術者による最終仕上げ
![](/wp-content/uploads/2023/09/41bb4abbefc978360f87bda00fd66659.jpg)
STEP5
完成
各種模型製作
各種模型試験を可能にするため模型船の開発・、製作の他にも、船舶、ブイ、アンカー、曳航体、河川構造物など広範囲にわたって製作しております。
![](/wp-content/uploads/2023/09/464a311ee012c35c862f4342e19c721f.jpg)
マリーンエクスプレス水槽試験用模型 (九州大学殿納入)
![](/wp-content/uploads/2023/09/41d30b62a382a2dd77832317b7a02457.jpg)
6軸多関節ロボット
主として硬質ウレタン製模型船の製作に活用しています。切削可能な模型船最大長さは約3,000mm、最大幅は約600mmです。切削可能な材料は、硬質ウレタン等の樹脂および軽金属です。
![](/wp-content/uploads/2023/09/3dp.jpg)
3Dプリンタ
3D形状データを元に、ノズルから噴出された樹脂を積層して造形します。複雑な形状を短時間かつ高精度(±0.3mm以下)で製作でき、造形最大サイズは縦210mm×横297mm×高さ200mmです。
![](/wp-content/uploads/2023/09/668a03a9824cfae3b7823ed9f5125668.jpg)
3Dモデリングマシン
比較的小さい模型部品の製作に活用しています。切削可能範囲は400mm×400mmで、切削可能な材料は、樹脂および軽金属です。
![](/wp-content/uploads/2023/09/e4cf98ceff06225538e1692c9dc98c8b.jpg)
大型木製模型船切削機
長さ約6,000mmまでの木製模型船の製作に活用しています。
